陆上风机控制系统

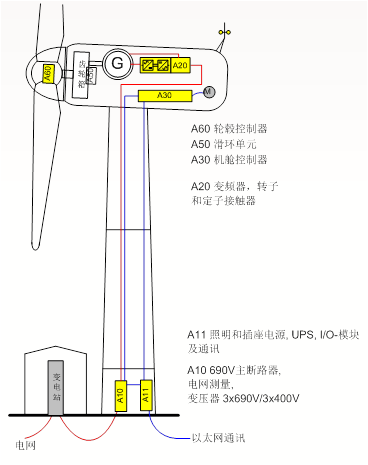

公司致力于为客户提供从850kW到3MW各种技术类型的风电机组量身定制电气控制一体化控制技术解决方案，可以为风电机组提供“主控系统+变流+变桨系统”一体化产品配套，也可以根据客户实际需求，提供这三个产品的菜单式的灵活配套选择。

经过多年的持续努力，我公司建立了具有国际优先水平的 SEESF 软件开发平台，其功率/速度控制技术、I-BOX数据存储和运算技术、智能安全控制技术等都处于行业优先水平。通过自动化测试平台（ATE）对产品进行自动检测，减少了人为操作对产品性能的影响，提高检测的有效性，保证产品质量的一致性和高可靠性。

目前配套了我公司产品的风电机组在国内各种风电场有大量应用案例，对于各种风电场运行环境有很强的适应能力，其发电量和可利用率处于行业先进水平。

控制系统的技术特性：

1、技术特点：

（1）一体化解决方案

·提供主控系统、变流器、变桨系统一体化的设计、制造和服务方案；

·电气系统硬件、数据接口统一；

·服务协调简便、备品备件系统化管理和供应。

（2）环境适应性强

·针对国内各种风电场运行环境设计，适应高温、低温、高湿、高海
拔、风沙等运行环境；

·采用宽温度范围器件；

·专门设计独特的低温控制线路、多路循环对流加热。

（3）先进控制策略

·独有的传动链载荷控制策略：包含转速滤波器、功率/速度控制器、
传动阻尼（DTD）、塔筒横向阻尼（TSSD）等，有效跟踪输入风
能变化并平稳调度输出功率、抑制传动链和塔筒振荡，有效降低机
组疲劳和极限载荷；

·先进的停机控制策略：无论正常、快速、紧急停机，均采用可控
停机和转矩平稳下降策略，减少对传动链、变流器和电网的冲击；

·预变桨控制技术：在大湍流风况下，通过提取发电机转速、风速
变化特征信息预测能力变化，尽可能通过变桨实现传动链降载荷、
功率平滑调节。

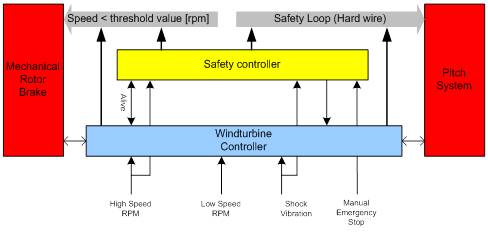

（4）可靠性的安全系统

·可编程、智能、独立的安全控制器；

·安全控制器与主控系统分别进行安全信号的冗余监测、控制；

·安全信号包括：手动紧急停机、发电机转速、转子转速、振动加
速度、变桨系统、系统通讯等。

·手动紧急停机、非手动紧急停机、偏航扭缆的安全策略差异化独立；

·机械刹车控制，以安全和减小载荷为目的。

（5）大容量数据记录系统I-BOX

·采用工业计算机和特有的CDI数据接口进行风机实时运行数据记录；

·数据最短采样周期10ms；

·记录数据：实时运行数据、事件、命令、参数；

·数据记录变量：约2600个FLOAT、BOOL、INT变量和命令数据，
约900个参数数据，约630个事件数据；

·不占用PLC资源；

·数据应用：状态监测、控制策略优化、功率曲线优化、传动链和塔
筒振动特性分析和优化、故障的快速定位于解决。

（6）完善和高性能的电网适应性、电能质量

·完全符合E.on、中国电网接入对LVRT的要求；

·符合HVRT要求；

·快速响应电网功率调控命令；

·电能质量符合中国电网的接入要求。

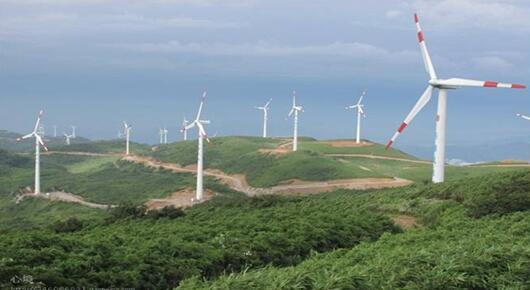

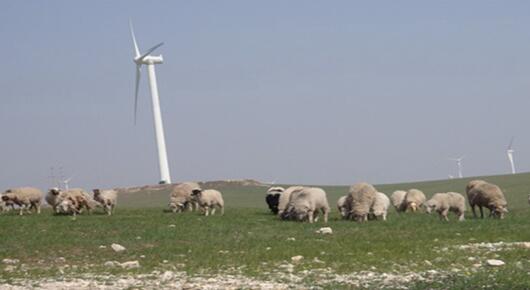

风电场案例：

重庆武隆风电场，56台(850kW)，2010年11月运行河北尚义风电场，25台(2MW)，2011年9月运行

辉腾锡勒风电场，12台2MW风机，2009年8月运行美国爱荷华州风电场，16台2MW风机，2012年3月开始运行
